系統產品總體介紹

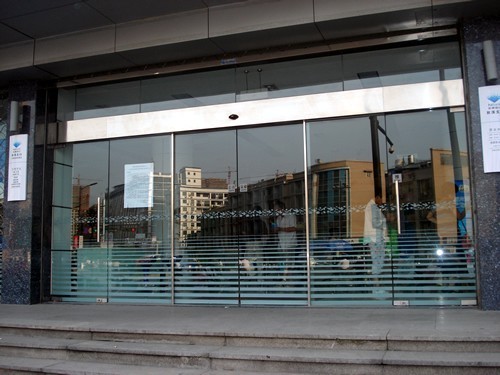

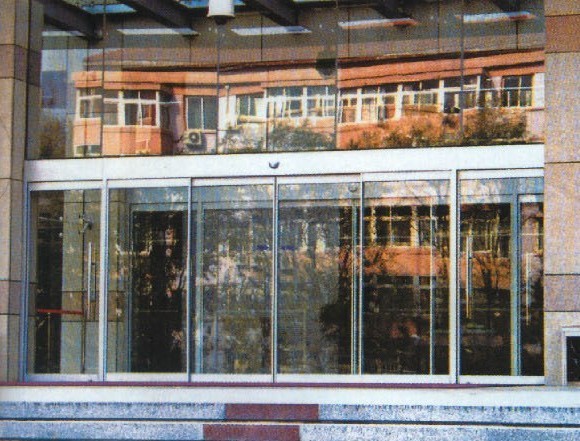

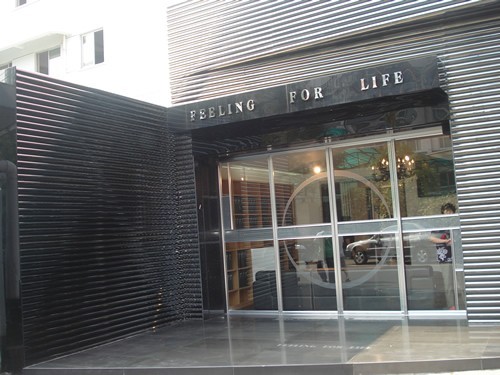

系統產品類型介紹
.jpg)
.jpg)
.jpg)
.jpg)
系統產品配置介紹
系統產品組件介紹
|
組件名稱
|
功 能 說 明
|
|
智能控制器
|
智能控制器是自動門的指揮中心，通過內部編有指令程序的大規模集成模塊，發出相應指令，指揮動力馬達系統工作；同時可通過控制器調節門扇開啟速度、開啟幅度等參數。智能控制器是平移自動門之智能微電腦編程控制芯片組，德國奧帝原裝進口，接收來自各類外接設備（如微波感應器、全開/半開五相開關、免觸紅外開關、遙控控制器、安全電眼、指紋門禁（考勤）機、感應卡門禁（考勤）機、磁卡刷卡機、專業門禁控制器等）的信號，并驅動動力馬達，控制門扇按照合適的方式運動。提供8組數位功能，可通過人性化的觸摸鍵，輕松設定門扇理想的運行方式。自動檢測門扇的重量、寬度，開關門速度、開門時間、開門方式、開門方向等均可智能化顯示，確保門保持最佳狀態運行。如遇強風阻力，控制器可自動增加電機動力，保證自動門順暢運行，并具有自動復位功能。新增內置兩組輔助光線傳感器接口、輔助功能接口，進一步提高產品的安全性和多功能性。
|
|
直流無刷電機（動力馬達）及變速器裝置
|
動力馬達系直流電機模塊，德國奧帝原裝進口，提供開門與關門的主動力，裝備強勁直流無碳刷馬達，體積小、功率大，避震、靜音、省電、高扭力、連續使用不發熱。配合傳動效率高、噪音小的高速齒輪箱系統減速，然后驅動皮帶。變速箱傳動效率高，用于控制門扇加速與減速運行，內部有安全裝置，即使頻繁開閉，也可長期無故障運行。電機傳動皮帶輪金屬制造，免修理。
|
|
鋁合金梁
|
鋁合金梁系門扇行進軌道，就像火車的鐵軌，約束門扇的吊具走輪系統，使其按特定方向行進。鋁合金梁采用高強度、耐磨鋁材制成，一體成型，耐磨擦、承重不變型、堅固美觀。
|
|
吊架門輪
|
吊架門輪用于門體吊掛，系門扇吊具走輪系統，傳動滑輪、吊架模塊，將門片吊輪懸掛于軌道上，用于吊掛活動門扇，同時在動力牽引下帶動門扇運行。本組件上裝有吊輪，用于運動門扇的懸掛，在鋁合金梁的導軌上沿鋁合金梁導軌移動。本組件采用新材料制成，確保長壽命。滑輪外殼材料采用MC尼龍，自潤滑性好，強度高，耐磨性好，減震性高。內殼軸承采用雙軸承，分解壓力，壽命延長，確保200萬次。本組件最大可承載150公斤重量的門體，每個吊架均可獨立實現±3毫米高度的調節，可進一步簡化安裝。
|
|
同步皮帶
|
同步皮帶系同步帶傳動系統，用于傳輸馬達所產動力，傳達電機模塊的轉動，轉變?yōu)殚_(kāi)關運行，將電動機模塊的轉動轉變?yōu)橥鶑瓦\動，牽引門扇吊具走輪系統。本組件使用采用特殊材料工藝的汽車散熱器風扇傳動皮帶--高效同步齒形皮帶，齒型截面為曲線設計，增加了齒型高度，提高了與傳動輪的吻合度。通過數組鋼絲加強，皮帶表面附著一層尼龍，內部加強鋼絲幾乎避免齒距變形，同時避免斷裂的可能性。曲線狀的齒型與傳動輪嚴格吻合，減少滑動的可能。本組件伸縮性小，不受溫度影響，傳遞效率高，傳動平穩，堅固耐用。系統不用因皮帶伸縮而作調整，皮帶不再是易損件，壽命極長。
|
|
張緊輪
|
張緊輪系同步帶張力調整模塊，皮帶掛在張緊輪模塊上，該模塊設有調節皮帶張力的組件，可調緊同步帶張力，使之伸縮平穩、順暢運行、靈活機動、便捷可靠。
|
|
止位器
|
止位器系下部導向系統，是門扇下部的導向與定位裝置，防止門扇在運行時出現前后門體擺動。本組件采用優質鋼材，用于限定門凈開寬度；止位器上裝有橡膠墊片，用于緩減吊架的撞擊。
|
.jpg)
.jpg)
.jpg)
.jpg)
7．無線門鈴：客人進門時按壓的門鈴，無線控制，三種音樂(lè )選擇。
8．數據傳輸與轉換設備：包括網控器、HUB或交換機等，用于數據存儲器（主要指主機控制器）與管理電腦之間進行數據傳輸與轉換的設備。
系統產品主要特性
[智能性]
■智能化控制系統：可隨意設定門扇的運行速度，并可設定常開、常閉、全開、半開、單向開門狀態，微波雷達感應、刷卡開門、指紋開門、時間段授權方式自動切換開關門功能等，調節方便。
■具有自學習功能：自動檢測門的重量、寬度，根據檢測的結果使門始終保持在最佳運行狀態。
■具有自動矯正功能：即使遇到大風等原因引起的運行阻力增大，仍然能夠保持平穩的開關門動作。
■可與各類門禁系統聯動功能：可與各種門禁系統（如指紋、人臉、感應卡、密碼、磁卡、微波、紅外等類型門禁系統）相匹配，并可設定為手動常開。
[安全性]
■具有自動反轉安全裝置：當碰到人或障礙物，出現異常狀況時，門扇自動反轉退出，并在下次接近阻力區域時自動以安全速度前進，避免夾人事件和機件損毀的現象發生，大幅度提高人員進出的安全，延長自動門壽命。
■門扇開啟輕巧方便：當停電時，女性、兒童等均可開閉自如，開閉力量在3.5公斤以下，安全可靠。
[可靠性]
■微電腦智能控制器：控制電路觸點都采用了光電耦合器，去除了容易引起故障的物理電器觸點，使得微電腦智能控制器的壽命延長，運行更穩定。
■直流無刷電機：直流無刷電機具有高效率、省電、低噪音、高轉速、高扭力、連續使用不發熱等特性，性能大大超越傳統AC伺服馬達。
■超靜運行動作：由于采用直流無刷電機驅動，配合T型齒條同步帶，使門體自低速至高速的運行均具有超越的寧靜性。
■高性能電源：采用高性能電源輸入，不管電壓擺幅多大皆可全自動穩壓。此外在負載瞬間短路時還有過電壓及過電流保護措施設計，能有效保障運轉的正確性、安全性與耐久性。
[維護簡易性]
■安裝簡單：只需將鋁合金梁裝在前梁上，然后將各種模塊嵌入到鋁合金梁內，接線采用插入即可的插座方式，簡化施工。
■維護方便：采用免維護設計，施工非常簡便。維護時，只需將前蓋打開即可方便維修和維護，在移裝時亦可簡單分拆后再次安裝使用。
■操作簡易：通過旋鈕設置開關門的參數，操作簡易。
[多功能性]
■可以把功能擴展模塊與功能開關、電子鎖、電池等組合，實現豐富的用途。
■利用新技術首次在控制器上添加機能，可以實現多門連動、多門互鎖、門鈴提示、語音提示、中央監控等功能。
■外置開關和遙控器功能結合使用，可實現門開口寬度20%-90%的開閉，節能效果出眾。
[智能集成性]
■具有統一、標準的對外電氣接口，可與感應IC/ID卡、磁卡、條碼卡或指紋、人臉等生物識別類產品做系統集成，集成為自動身份識別管理系統，從而實現門禁、考勤或收費功能。還可實現視頻監控管理功能。
■可通過管理計算機實現遠程控制與管理。結合系統集成管理軟件可自動統計通行數據，提供多種資料查詢路徑，并能以多種格式輸出和打印統計報表。
■系統集成后的主要功能有：
（1）出入管理控制鑰匙功能
一張原裝射頻感應卡經授權可以進入公司所有被允許的門，未經授權的持卡者將被拒之門外。
（2）卡證一體化考勤管理
感應卡可以印刷成可以佩戴的工作證，并附有相片、詳細資料和公司Logo圖案，可以樹立公司或機關規范化管理形象，配合配套管理軟件實施考勤管理功能。
（3）實時監控、照片顯示、門狀態顯示和聯動功能
可以通過微機實時監控所有門狀態和進出情況及報警情況，實時顯示人事資料和照片。當時的刷卡開門等記錄可以實時傳輸并顯示在控制中心的界面上，甚至可以將記錄實時提取到計算機的數據庫里。重要的地方還可以驅動攝像機和進行消防聯動，確保工作環境和工作人員的安全。
（4）強大的出入管理和權限管理
255個個性化的時段控制，可以定義某個人幾月幾日，星期幾，幾點到幾點可以進入某幾個門；可以快捷地啟用掛失或者使用某張卡或者一批卡；可以設置定時常開/常閉門時間。
（8）實時提取記錄功能。
擴展功能：
（2）視頻監控聯動功能
當有人員通過時，相關管理人員（例如：門禁通道管理員）的電腦馬上會(huì )顯示相應的信息；系統支持遠程的視頻監控功能，領導可以在辦公室內直接監控任意一臺攝像機的畫面。
（5）定時常開門、定時常閉門和在線功能。
（14）多級管理員權限管理，操作員分部門管理功能。
（15）電子地圖功能。
■系統組成：管理電腦和管理軟件、專業門禁系統、視頻監控系統、顯示屏、聲光報警器、智能自動門等系統設備組成。
■可與其他類型通道產品配合使用。
自動門機技術參數
|
技術指標
|
單扇門
|
雙扇門
|
|
門扇重量
|
150KG以下
|
150KG以下×2
|
|
門扇寬度
|
700～1300mm
|
600～1250mm
|
|
智能控制器
|
德國奧帝原裝進口，8位元微電腦處理控制器。
|
|
|
動力馬達
|
德國奧帝原裝進口，直流24V55W無碳刷馬達。
|
|
|
開門速度
|
150～500mm/秒(可調整)
|
150～450mm/秒(可調整)
|
|
關門速度
|
100～450mm/秒(可調整)
|
100～430mm/秒(可調整)
|
|
慢行速度
|
30～50mm/秒(可調整)
|
30～50mm/秒(可調整)
|
|
開門保持時間
|
開門靜止后0.5～10秒的范圍內（可調）
|
|
|
手動開啟力
|
最大3.5KG
|
|
|
電源電壓
|
AC200-250V 50/60Hz
|
|
|
工作環境溫度
|
-20℃～+50℃
|
|
|
安全功能
|
開閉時遇到障礙物可立即開啟（碰到障礙物時門會(huì )自動反彈，避免夾人事件和機器部件的損壞）。
|
|
|

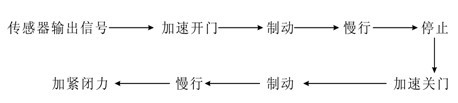

基本動作
|
.jpg)
|
|
|
選配件
|

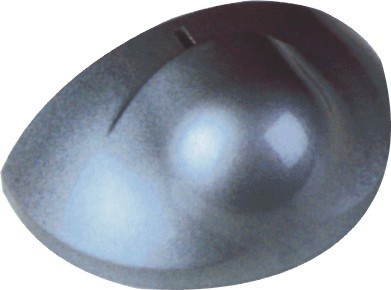

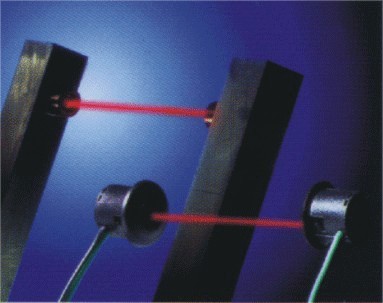

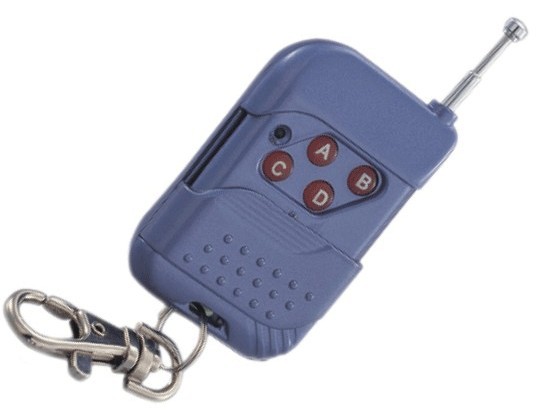

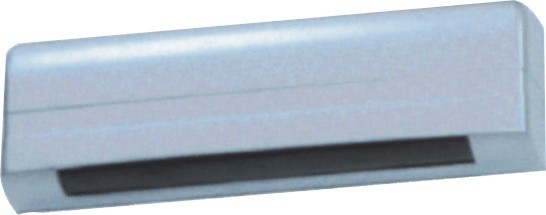

微波感應器、免觸紅外感應開關、遙控控制器、電控鎖、安全電眼、指紋門禁（考勤）機、人臉識別門禁（考勤）機、感應卡門禁（考勤）機、磁卡刷卡機、專業門禁控制器門禁等。
|
|
產品剖視圖
系統產品拓撲圖

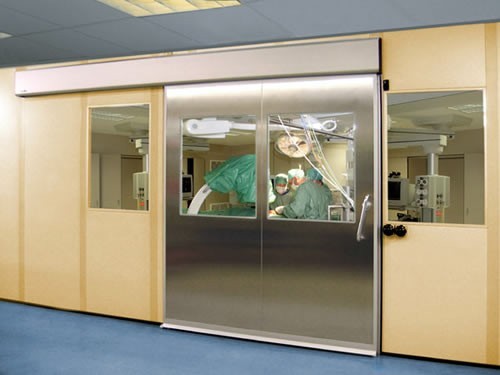

系統產品效果圖
